SIPS och sidokrockkudden – när Volvo tog krockskyddet i sidled

I en frontalkrock har bilen flera meter kaross framför föraren som kan vecklas ihop och ta upp energin. I en sidokrock finns nästan ingenting – bara dörrplåten och några centimeter mellan den åkande och det som träffar. Just därför är sidokollisioner bland de farligaste, och just därför blev de nästa stora fronten i Volvos säkerhetsarbete.

Svaret kom i två steg och bar samma namn: SIPS. Det är ett av de mest tekniskt genomtänkta kapitlen i Volvos säkerhetshistoria – och ett där Volvo faktiskt kan göra anspråk på en riktig världsförsta.

Den farligaste kollisionen

Problemet med en sidokrock är geometriskt. Vid en frontalkrock arbetar hela framvagnen som en stötdämpare, och bältet plus krockkudden fångar upp resten. Från sidan finns ingen sådan buffert. Kraften når den åkandes bröstkorg, bäcken och huvud nästan direkt, och tiden att bromsa upp rörelsen är extremt kort. En förstärkt dörr räcker inte – den behöver plats att deformeras på, och den platsen finns inte.

Volvos slutsats blev att man inte kunde skydda sidan med en enda förstärkning, utan måste behandla hela bilsidan som ett system: leda kraften bort från passageraren i stället för att låta en enskild del ta emot allt. Ur den tanken växte Side Impact Protection System.

SIPS – att leda kraften förbi

SIPS introducerades i juni 1991 med helt nya Volvo 850, som lanserades som ”en dynamisk bil med fyra världsnyheter” – tvärställd femcylindrig motor, Delta-link-bakaxel, självjusterande bältesrulle och det integrerade sidokrockskyddet. Samma modellår fick även de större 940 och 960 samt 740 systemet.

Tekniskt är SIPS inte en enda detalj utan flera som samverkar: en förstärkt B-stolpe, kraftiga sätesramar, balkar under sätena och en stabil låda mellan framstolarna – SIPS-boxen. Stolarna vilar på tvärgående skenor. Vid en sidokrock leds krafterna genom golvet och tvärs genom bilen, så att energin fördelas över hela karossen i stället för att koncentreras där passageraren sitter. Systemet blev standard i alla nya Volvo från 1996 och finns i princip i varje Volvo sedan dess.

En intressant tråd bakåt: enligt Volvo går grundidén till SIPS tillbaka på Nils Bohlin – samme ingenjör som konstruerade trepunktsbältet – som patenterade konceptet redan 1974. Precis som med bältet tog det alltså många år från idé till serieproduktion.

Sidokrockkudden 1994 – en äkta världsförsta

Struktur kan fördela krafter, men den kan inte kudda mot det som fortfarande når kroppen. Nästa steg blev därför att lägga till en krockkudde – i sidled. 1994, för 1995 års modell, introducerade Volvo den sätesmonterade sidokrockkudden, integrerad i framstolens ryggstöd. Eftersom den sitter i stolen följer den alltid med den åkande, oavsett sätesläge, och skyddar bröstkorgen vid en sidokrock.

Detta var Volvos starkaste ”först” på länge: 850 blev den första serietillverkade bilen i världen med en sidokrockkudde. Den debuterade på den gula sportversionen 850 T-5R, presenterad i Genève våren 1994, först som tillval och därefter standard. Andra tillverkare följde efter, men flera år senare – Volvo hade helt enkelt hunnit först.

Uppfann Volvo sidokrockskyddet?

Här behöver man vara noggrann åt två håll. Sidokrockkudden var en genuin världsförsta – det tål att sägas rakt ut. Men ”skydd i sidled” var inte nytt i sig. Sidokrockbalkar i dörrarna hade funnits sedan tidigt 1970-tal, bland annat drivet av amerikanska krav från 1973. Och själva krockkudden uppfann Volvo inte alls; idén fanns redan på 1950-talet, och Volvos första bil med frontalkrockkudde kom 1987. Tanken att låta karossen ta upp och leda bort kraften delade Volvo dessutom med andra pionjärer – Mercedes krockzoner är frontalkrockens motsvarighet.

Volvos verkliga bedrift var två saker. Dels att bygga ihop de lösa delarna – balkar, stolar, box – till ett integrerat och patenterat helhetssystem i stället för en enstaka förstärkning. Dels att vara först i världen med att faktiskt sätta en krockkudde i sidled i en serieproducerad bil. Uppfinnaren av vare sig dörrbalken eller krockkudden, men den som satte ihop dem till något nytt och kom först i mål med sidoairbagen.

Från struktur till gardin

SIPS utvecklades i tre tydliga steg. Först strukturen 1991. Sedan sidokrockkudden 1994, som skyddade bröstkorgen. Det som saknades var huvudet – och det blev tredje steget. När Volvo S80 lanserades 1998 kompletterades systemet med den uppblåsbara krockgardinen, som fälls ut längs takkanten och skyddar huvudet vid en sidokollision. Tillsammans täckte de tre stegen kropp och huvud i det svåraste krockläget.

Bakom hela utvecklingen låg samma metod som styrt Volvo sedan 1970: olycksforskning på verkliga krockar. Man byggde inte SIPS efter en teoretisk modell, utan efter vad man såg hände med människor i faktiska sidokollisioner. Det är en påminnelse om att de mest avancerade systemen ofta börjar med tålmodig insamling av data – inte med en enskild snilleblixt.

SIPS syns inte, till skillnad från ett bälte eller en ratt. Men nästa gång du sitter i en Volvo finns skyddet där – invävt i stolar, stolpar och plåt, redo att leda kraften förbi dig om någon kommer från sidan. Det är kanske det mest talande med hela historien: det bästa sidokrockskyddet är det man aldrig märker.

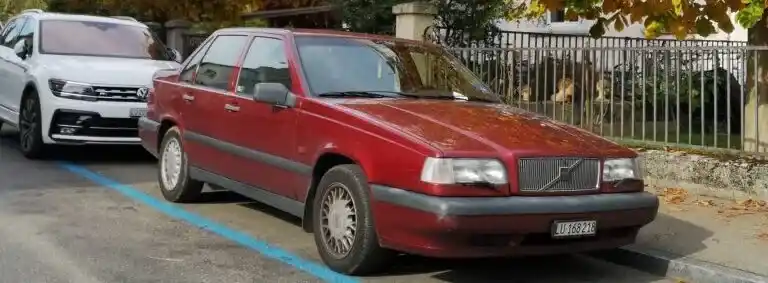

Bildkälla: foto av crash71100 (Wikimedia Commons), Creative Commons Zero (CC0 1.0).
