Volvos whiplashskydd och varför nackskador drabbar olika

Whiplash är en av de vanligaste skadorna i trafiken, och samtidigt en av de mest svårfångade. Den syns sällan på röntgen, den uppstår ofta i låga farter, och den kan ge besvär som dröjer sig kvar i åratal. Just därför blev nacken en av de svåraste utmaningarna för bilingenjörer – och lösningen bär ett namn som de flesta Volvoägare sett men få tänkt på: WHIPS.

Systemet är ett tydligt exempel på hur Volvos säkerhetsarbete fungerar när det är som bäst: en vanlig men underskattad skada, årtionden av forskning, och till slut en teknisk lösning. Men WHIPS berättar också något oväntat – om varför en och samma krock drabbar olika människor olika hårt.

Vad som händer med nacken

Mekaniken bakom en whiplashskada är enkel att förstå men svår att skydda mot. Vid en påkörning bakifrån kastas bilen – och kroppen – framåt. Ryggen och bålen följer med sätet, men huvudet, som är tungt och sitter längst upp, hänger kvar ett ögonblick. Under den bråkdelen av en sekund tvingas nacken att sträckas bakåt och sedan snärta framåt igen. Det är den rörelsen, inte själva krocken i sig, som skadar de mjuka vävnaderna i halsen.

Det försåtliga är att detta sker även i låga farter. Volvos statistik visar att en stor majoritet av påkörningarna bakifrån inträffar under 30 km/h – ofta i köer och vid trafikljus – och i mer än hälften av fallen hinner den påkörande bilen inte bromsa alls. Skadan kräver alltså varken hög hastighet eller dramatik. Den kan uppstå på en helt vardaglig bilväg.

WHIPS – sätet som ger efter

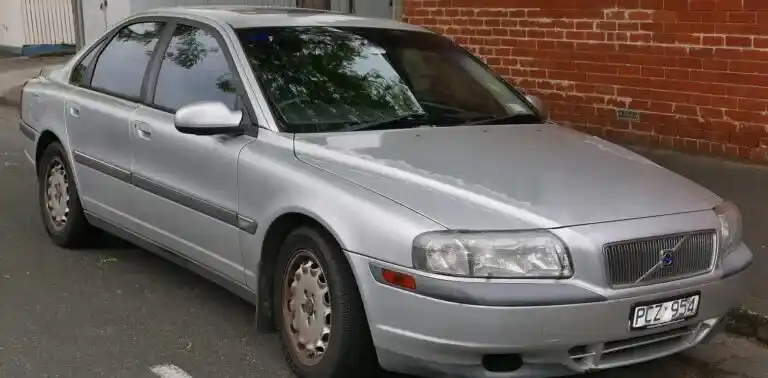

Volvos svar hette Whiplash Protection System, WHIPS, och introducerades 1998 med nya Volvo S80. År 2000 var det standard i alla Volvos framstolar. Grundtanken var att inte stå emot kraften, utan att ge efter för den på ett kontrollerat sätt.

Ett WHIPS-säte är konstruerat så att hela ryggstödet, tillsammans med nackstödet, följer med den åkandes rörelse bakåt vid en påkörning. Ryggstödet lutar bakåt relativt sittdynan via en mekanism som tar upp energin, ungefär som när man fångar en boll genom att dra handen bakåt i stället för att möta den stelt. Eftersom nackstödet sitter högt och nära huvudet minskar avståndet som huvudet hinner snärta. Resultatet är att skillnaden i rörelse mellan huvud och bål blir mindre – och därmed påfrestningen på nacken.

Effekten är väl dokumenterad. Enligt Volvos egen olycksforskning halveras risken för långvariga besvär efter en påkörning bakifrån; oberoende studier pekar åt samma håll. En viktig förutsättning för utvecklingen var en särskild krockdocka, BioRID, framtagen av svensk bilindustri och Chalmers i slutet av 1990-talet just för att efterlikna kroppens rörelse vid påkörning bakifrån. Den blev senare branschstandard och används i dag av bland andra Euro NCAP.

Var Volvo först?

Här är Volvo ovanligt försiktigt i sina egna formuleringar, och det med rätta. Man säger att S80 var “den första bilen med WHIPS” och att Volvo var “en av de tidigaste” tillverkarna med ett riktigt whiplashskydd – inte att man uppfann kategorin. Skälet är att grunden lagts långt tidigare: nackstödet, standard i Volvos framstolar sedan 1970, var det första steget mot att skydda nacken, och sprang i sin tur ur en sjukgymnasts observationer av whiplashpatienter.

Volvo var inte heller ensam bland svenskarna. Saab presenterade sitt aktiva nackskydd SAHR redan 1997, året före WHIPS, med en annan teknisk lösning – där sköts nackstödet fram och upp när den åkande pressades in i sätet. WHIPS lät i stället hela ryggstödet ge efter. De två svenska tillverkarna drev alltså utvecklingen framåt ungefär samtidigt, med var sin metod mot samma problem. Volvos bidrag var ett särskilt effektivt och senare mycket spritt system – men det byggde på decennier av nackstödsarbete och kom inte ur ingenting.

Varför nacken drabbar könen olika

Det mest tankeväckande med whiplash är att risken inte är lika för alla. Kvinnor löper högre risk att drabbas av nackskador vid en påkörning bakifrån än män. Förklaringen ligger i anatomin: skillnader i nackens geometri, i muskelstyrka och i hur huvud och hals är byggda gör att samma krock belastar en kvinnas nacke annorlunda. Det är ingen liten skillnad, och den har länge varit förbisedd.

En central orsak är hur bilar testas. Den standardiserade krockdockan har historiskt utgått från en genomsnittlig man, och lagkrav världen över bygger till stor del fortfarande på mansdockor. Kvinnor har helt enkelt varit underrepresenterade i de tester som avgör hur bilar konstrueras – vilket bidrar till att de skyddats sämre. Här har svensk forskning gått i bräschen: Volvo har provkrockat med kvinnliga dockor sedan 1995, och var med och utvecklade EvaRID, en kvinnlig docka särskilt för att utvärdera whiplash vid påkörning bakifrån. Vid statens väg- och transportforskningsinstitut, VTI, tog forskaren Astrid Linder fram en av de första fullständiga kvinnliga krockdockorna, med uttalat syfte att förstå varför kvinnor drabbas hårdare.

Poängen med WHIPS i detta sammanhang är att systemet skyddar huvud och rygg på ett sätt som utjämnar skillnaden. Enligt Volvo ser man inte längre någon skillnad i whiplashrisk mellan män och kvinnor i en Volvo. Samma tänkande finns i sidokrockskyddet, där krockgardinen gjordes heltäckande delvis för att skydda kortare personer som sitter lägre och närmare ratten. Grunden till allt är densamma: olycksforskning på verkliga krockar sedan 1970, där kvinnor och män förekommer i lika hög grad – och därför, menar Volvo, bör vara lika väl representerade i testerna.

Data som gåva

2019 tog Volvo ett ovanligt steg. Under namnet E.V.A. – Equal Vehicles for All – gjorde företaget mer än 40 års krockforskning, från tiotusentals bilar och över 70 000 personer, fritt tillgänglig för hela branschen. Gesten var medveten: den ekade av när Volvo 60 år tidigare gav bort patentet på trepunktsbältet hellre än att tjäna pengar på det. Tanken var att säkerhet inte borde vara en konkurrensfördel att hålla hemlig, utan något som räddar liv oavsett vilket märke man kör.

Bäst av allt är förstås om nacken aldrig utsätts för smällen. Därför hänger whiplasskyddet ihop med Volvos senare arbete på förebyggande system som City Safety, som kan bromsa bilen automatiskt innan en påkörning sker. Men tills bilar helt slutar krocka gör WHIPS sitt tysta arbete i ryggstödet – redo att ge efter i precis rätt ögonblick.

Att en av trafikens vanligaste skador kunde mötas med något så odramatiskt som ett säte som lutar bakåt säger något om hur modern bilsäkerhet ser ut. Den stora skillnaden görs sällan av det man ser, utan av det som är genomtänkt in i minsta detalj – och som helst aldrig behöver användas.
