Monocoque – Lotus 25 och den bärande revolutionen

När Lotus rullade fram sin nya formelbil i Zandvoort sommaren 1962 såg konkurrenterna något de inte riktigt förstod. Bilen var absurt smal, absurt låg – och saknade den rörram som varje seriös tävlingsbil dittills byggts kring. Lotus 25 var i stället byggd som ett skal, och den konstruktionen blev en av de mest inflytelserika idéerna i Lotus tekniska historia.

Vad en monocoque faktiskt är

Begreppet blandas ofta ihop med “självbärande kaross”, men de är inte samma sak. I en modern personbil med självbärande kaross samverkar plåt, balkar och förstärkningar i en sammansatt struktur. I en ren monocoque bär själva skalet lasterna – ungefär som ett äggskal, som är förvånansvärt starkt trots att det inte har någon inre stomme alls. Det är därifrån namnet kommer: grekiskans monos, en enda, och franskans coque, skal.

Skillnaden är avgörande för prestanda. En rörram måste lägga material där rören går, och kraften vandrar genom fogar och knutpunkter. I ett bärande skal fördelas lasten jämnt över hela ytan, vilket ger betydligt högre vridstyvhet per kilo material. Priset är svårare tillverkning och en struktur som är besvärlig att reparera efter en krock.

Ett grepp lånat från flygindustrin

Idén var inte ny, och den kom inte från bilvärlden. När Chapman tog sig an den hade monocoquekonstruktion redan i ett halvsekel varit flygteknikens viktigaste strukturella grepp. Tidiga flygplan hade en stomme av trä eller stålrör klädd med tyg som inte bidrog till hållfastheten utan bara till vikten – och flygkonstruktörerna insåg tidigt att det var slöseri att låta ytan vara passiv.

Överföringen till bilar skedde stegvis. Redan 1915 tävlade den lilla Cornelian i Indianapolis med kombinerad bärande kaross och individuell hjulupphängning, och 1923 byggde Gabriel Voisin en monocoque-grandprixbil till franska GP. Efter andra världskriget kom kunskapen ofta direkt från flygfabrikerna: konstruktören Tom Killeen hade under kriget reparerat Spitfire-flygkroppar på Malta, sett hur styva de var i förhållande till sin vikt och fick 1952 brittiskt patent på ramlös monocoquekonstruktion för bilar.

Den tydligaste föregångaren fanns hos en brittisk konkurrent. Jaguar D-type från 1954 byggdes kring en central kupésektion i aluminiumlegering, där den elliptiska formen och det lilla tvärsnittet gav både vridstyvhet och lågt luftmotstånd. Även bränslet följde flygpraxis, i en deformerbar blåsa i stället för en konventionell tank. Att kopplingen till flyget var direkt syns i personerna: Jaguars formgivare Malcolm Sayer kom till företaget efter en period hos Bristol Aeroplane Company. Lotus 25 var alltså inte först – men den var först i formel 1, och det var där principen slutgiltigt bevisades.

Idén kom från en vägbil

Det mest förbisedda i historien är var Chapman hämtade självförtroendet. Parallellt med formelbilen utvecklade Lotus sin nya sportvagn Elan, och tester med dess prototyp visade hur exceptionellt styv en sluten struktur kunde bli i förhållande till vikten. Erfarenheterna från ryggradschassit gav svaret på frågan om samma tänkande kunde bära en ensitsig tävlingsbil.

Enligt den ofta återberättade anekdoten skissades lösningen på en servett under en middag med Lotus-ingenjören Mike Costin. Historien är svår att belägga och bör tas för vad den är, men den fångar något riktigt: konstruktionen växte fram i liten skala, i ett hörn av Team Lotus verkstad i Cheshunt, där mekaniker och plåtslagare arbetade tätt tillsammans under vintern och våren 1962.

Siffrorna som förändrade formel 1

Resultatet var två aluminiumlådor som löpte längs vardera sidan om föraren, sammanbundna av skott framtill och baktill. Lådorna gjorde dubbel tjänst: de bar konstruktionen och rymde bränslet i gummitankar inuti, så att inget utrymme gick förlorat. Motorn, en Coventry Climax V8 på 1496 cc, bultades direkt mot strukturens bakre del.

Jämförelsen med Lotus egen rörramsbil, typ 24, är det som gör saken begriplig. Det nya chassit var ungefär tre gånger styvare – och vägde bara hälften så mycket. Samtidigt krympte bilens frontarea till omkring 0,74 m², mot dåtidens normala 0,88 m². Föraren satt så lågt och tillbakalutad att bilen snabbt fick smeknamnet “badkaret”.

Att konstruktionen fungerade visade sig omgående. I Jim Clarks händer blev bilen omedelbart måttstocken på banan – Lotus 25:s tävlingskarriär är en historia för sig. Här räcker det att konstatera att beviset kom snabbt och att konkurrenterna tvingades följa efter.

Den dolda vinsten: mjukare fjädring

Den verkliga fördelen låg inte i siffrorna i sig, utan i vad de möjliggjorde. Ett vekt chassi vrider sig under belastning, vilket i praktiken gör hela bilen till en okontrollerad fjäder. Konstruktören tvingas då kompensera med hårda fjädrar för att hålla hjulvinklarna i schack – och en hård fjädring tappar grepp så fort underlaget är ojämnt.

Med ett chassi som inte längre vred sig kunde Lotus i stället köra betydligt mjukare fjädring och låta hjulen följa banan. Vinsten blev störst där den syntes mest: i långsamma, trånga kurvor. Det är den principen som gör monocoquen till mer än en viktbesparing – styvheten frigjorde fjädringen, och fjädringen gav greppet.

Från aluminiumplåt till kolfiber

Efter 1962 blev enkelskalskonstruktion norm för seriösa formelbilar, och riktningen i Lotus formel 1-historia var utstakad. Enkel aluminiumplåt gav med tiden vika för sandwichmaterial med honeycombkärna, och från 1980-talet för formgjuten kolfiberkomposit. Materialen har bytts ut flera gånger, men grundprincipen – ett skal som bär allt – gäller fortfarande, både i tävlingsbilar och i moderna supersportbilar.

En bieffekt som ingen planerade blev viktigare än prestandavinsten. Ett styvt slutet skal runt föraren visade sig vara en utmärkt utgångspunkt för en skyddande säkerhetscell, och den moderna formelbilens överlevnadscell är en direkt ättling till 1960-talets tävlingsmonocoquer.

Sett i backspegeln är Lotus 25 kanske det renaste uttrycket för Colin Chapmans sätt att tänka. I stället för att lägga till material för att lösa ett hållfasthetsproblem tog han bort ramen helt och lät ytan göra jobbet – ett skolexempel på doktrinen “simplify, then add lightness”.

Samma princip finns i dag i din vardagsbil, om än i enklare form: karossen är en bärande struktur, inte en huv över en ram. Det är också därför en modern bil måste tas om hand som en helhet när den tjänat ut – bärande plåt går inte att plocka isär bit för bit.

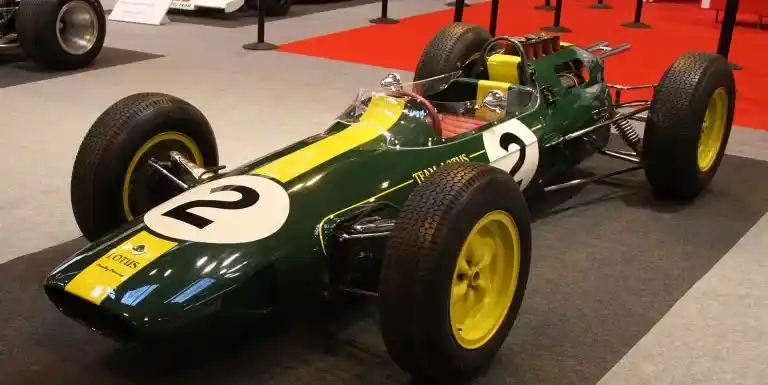

Bildkälla: foto av Brian Snelson (Wikimedia Commons), licensierat under CC BY 2.0.
